LSZ-10型电流互感器
[ 时间：2025-09-12 18:39:28 ]
- 详细信息

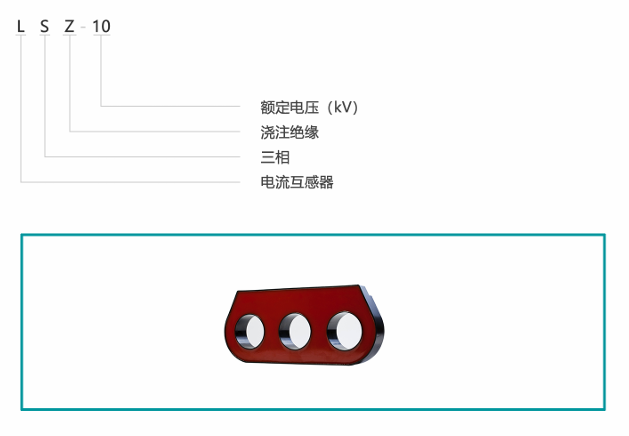

LSZ-10型电流互感器
技术参数
| 型号 | LSZ 系列 AC 两相 | 用途 | 测量电流互感器 | 保护电流互感器 | 双绕组电流互感器 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 电流比 I1/I2 | 准确级及额定负载（VA） | 双绕组准确级及额定负载（VA） | ||||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 100 | 2.5 | 1.5 | 3.75 | |||||||
| 150 | 3.75 | 2.5 | 5 | |||||||
| 200 | 5 | 2.5 | 7.5 | 2.5 | 2.5 | |||||
| 300 | 7.5 | 3.75 | 10 | 2.5 | 2.5 | 5 | ||||
| 400 | 10 | 2.5 | 5 | 15 | 2.5 | 2.5 | 7.5 | |||
| 500 | 10 | 2.5 | 5 | 15 | 2.5 | 3.75 | 10 | |||
| 600 | 10 | 2.5 | 7.5 | 20 | 5 | 3.75 | 10 | |||
| 800 | 10 | 2.5 | 7.5 | 20 | 5 | 5 | 15 |
| 型号 | LSZ 系列三相 | 用途 | 测量电流互感器 | 保护电流互感器 | 双绕组电流互感器 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
| 电流比 I1/I2 | 准确级及额定负载（VA） | 双绕组准确级及额定负载（VA） | ||||||||
| 0.5 | 1 | 3 | 10P15 | 10P10 | 10P5 | 0.5 | 1 | 10P10 | 10P5 | |
| 100 | 2.5 | 5 | 7.5 | 1.5 | 2.5 | 2.5 | 2.5 | |||
| 150 | 2.5 | 5 | 7.5 | 2.5 | 3.75 | 3.75 | 2.5 | |||
| 200 | 3.75 | 5 | 10 | 2.5 | 5 | 2.5 | ||||
| 300 | 5 | 7.5 | 3.75 | 7.5 | 2.5 | |||||
| 400 | 10 | 2.5 | 5 | 10 | 2.5 | 2.5 | 5 | |||
| 500 | 10 | 2.5 | 5 | 10 | 3.75 | 2.5 | 5 | |||
| 600 | 10 | 5 | 10 | 15 | 5 | 5 | 10 | |||
| 800 | 15 | 5 | 10 | 15 | 5 | 5 | 10 |
| 型号 | LSZ 系列零序 | 用途 | 零序电流互感器 |
|---|---|---|---|
| 额定电流比 I1/I2 | 准确级及额定负载（VA） | ||
| 3 | 10P | ||
| 20/1 | 0.5 | 0.5 | |
| 30/1 | 0.5 | 0.5 | |
| 50/1 | 0.5 | 0.5 | |
| 100/1 | 1 | 1 | |
| 50/5 | 1.5 | 1.5 | |
| 75/5 | 2.5 | 2.5 | |
| 100/5 | 2.5 | 2.5 | |
| 150/5 | 2.5 | 2.5 |

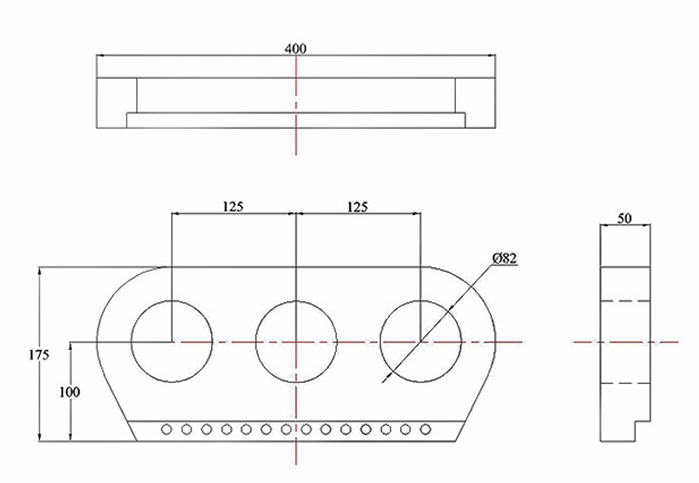

外形尺寸
