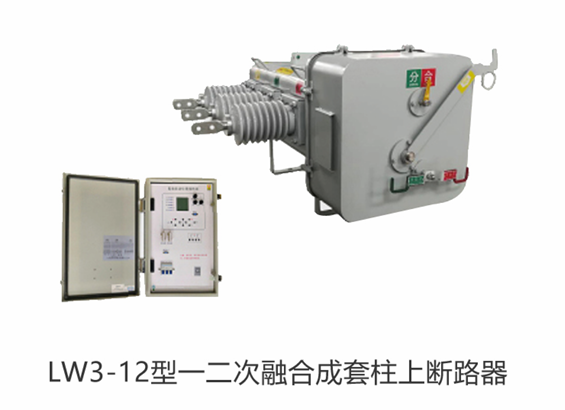

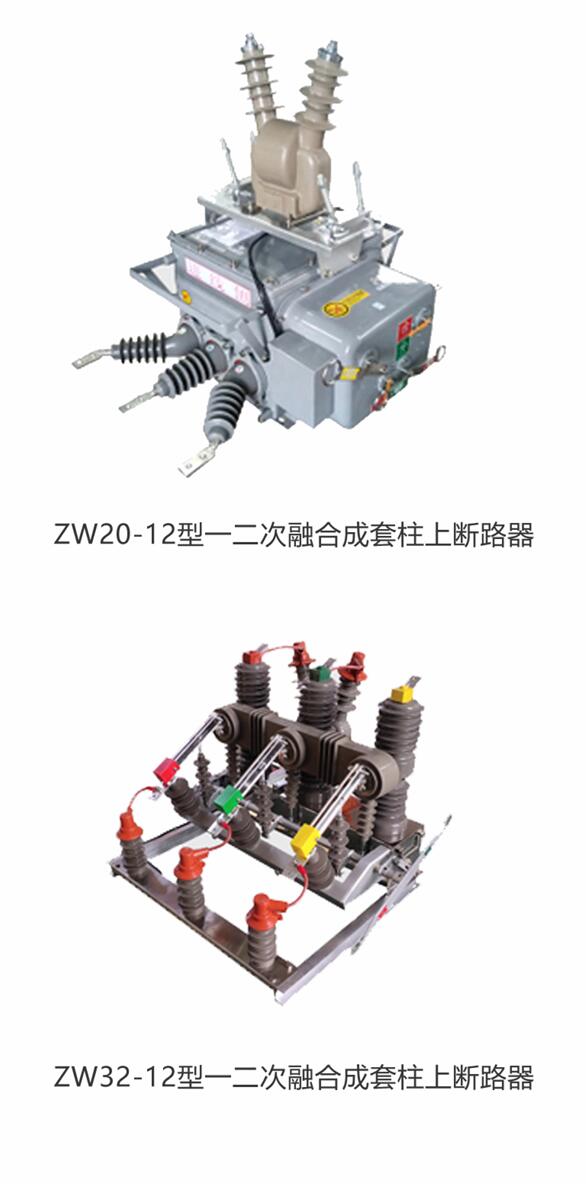

产品概述

本产品由真空断路器与电源PT、FTU和线损模块组合而成，满足线损计量及故障判定及保护要求。适用于*高电压12kV，额定频率50Hz三相电力系统中，是我公司响应国网10kV一二次融合成套柱上断路器入网新要求而开发的新一代产品，开关设计布局合理，采用国网要求参数的保护CT、零序CT和零序电压传感器，具有测量范围宽测量精度高，可靠性高的特点，模拟量齐全便于准确判定线路各种故障，配置完全满足国网一二次融合成套柱上断路器技术要求，具备批量化生产条件。

执行标准

GB1984《交流高压断路器》

GB/T11022《高压开关设备和控制设备标准的共用技术标准》GB311.1《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB/T16927.1《高电压试验技术**部分:一般试验要求》GB3309《高压开关设备在常温下的机械试验》

GB20840.1-2010《互感器 第1部分:通用技术要求》GB20840.2-2014《互感器 第2部分:电流互感器的补充技术要求》GB20840.3-2013《互感器 第3部分电磁式电压互感器的补充技术要求》

环境条件

海拔高度不超过5000m

周围空气温度上限+70℃，下限-40℃

*大日温差不超过25℃

空气污染等级IV级

风速不大于35m/s

无经常性剧烈震动，无易燃化学腐蚀的场所

在二次系统中感应的电磁干扰的幅值不超过1.10kV电压传感器主要特点

直接输出小电压信号，简化了系统结构，减少了误差源;不含铁芯(或含轻载小铁芯)，不会饱和，频响范围宽、测量范围大、线性度好，在系统故障状态下可使保护装置可靠动作;

电压输出端二次短路时不会产生过电流，也不会产生铁磁谐振，根除了电力系统运行中的重大事故隐患，保障了人员和设备安全;功能多、体积小、重量轻、能耗低，减少了铁磁污染。根据客户要求可以加装隔离刀闸和加装智能控制器。

一二次接口

开关和FTU的连接电缆双端预制，全部采用航空插头形式;开关本体和FTU安装插座连接电缆安装插头。

开关内部电流回路具备防开路功能，带电拔插开关侧或FTU侧电缆均能可靠防止开路。

航空接插件具有防插错设计。
